KYN61-40.5铠装移开式金属封闭开关设备

1 概述

1.1 简介

     KYN61-40.5(Z)铠装移开式交流金属封闭开关设备(以下简称开关设备),用于40.5KV三相交流50Hz电力系统中,作为发电厂、变电所及工矿企业的配电室接受与分配电能之用,具有控制、保护和监测灯功能。除广泛用于一般电力系统外,还可使用与频繁操作的场所。使用环境条件符合GB3906所规定的正常使用环境条件。

其主要特点是柜内配用新型全绝缘真空断路器,柜内才用组合结构,提高了产品外观品质和手车与柜体的配合精度,手车推进拉出十分轻便,保证互换,并能迅速组织生产、装配,及时交货,提高装配所需占地面积的利用率,易于形成批量生产生平优点。

可实现闭门操作。其各项正常操作,包括断路器分合闸,断路器手车推到工作位置和退出到试验/隔离位置,以及接地开关的分合闸,都能在断路器室门关闭的条件下进行。

1.2 标准

本产品符合:GB3906-2006《3~35kv交流金属封闭开关设备》、GB/T11022-1999《高压开关设备和控制设备标准的共用技术要求》、IEC60298:1990《额定电压 1KV 以上 52 KV 及以下交流金属封闭开关设备和控制设备》标准。

1.3 认证

产品认证证书 07P10265006R0L 《KYN61-40.5(Z)/T1600-31.5铠装型移开式金属封闭开关设备》

2 型号及其含义

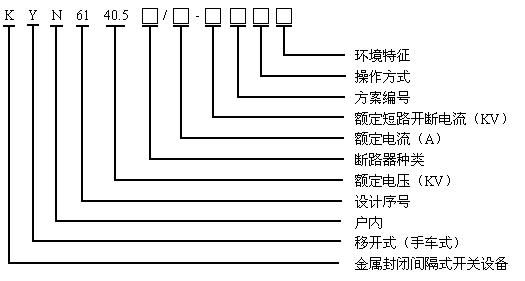

KYN61-40.5(Z)铠装移开式交流金属封闭开关设备

3 使用环境条件

3.1 环境温度:-15℃~+40℃;

3.2 海拔高度:不超过1000m;

3.3 空气相对温度:日平均值不大于95%,月平均相对温度不大于90%;

3.4 地震烈度:不超过8度;

3.5 没有腐蚀性或可燃性气体水蒸气等明显污染的场所。

注:超出上述正常使用的条件时,用户可与制造厂协商

4 主要技术参数

4.1 开关柜基本参数


名称

单位

数据

额定电压

KA

40.5



 额定电流

主母线的额定电流

A

1250、1600、2000、(2500)

配用断路器的额定电流

A

1250、1600、2000、(2500)

1min工频耐受电压

KV

95

雷电冲击耐受电压

KV

185

辅助回路、控制回路的工频耐受电压

V/min

2000

额定频率

Hz

50

额定短路开断电流

KA

20、25、31.5

额定短时耐受电流/额定短路持续时间

KA/4s

20、25、31.5

额定峰值耐受电流

KA

50、63、80*

额定短路关合电流

KA

50、63、80*

控制回路的额定电压

V

DC:110、220;

AC:100、220;

防护等级

开关设备外壳

IP3X

隔室间(柜门打开时)

IP2X

5 机构和工作原理

   它分为柜体、手车两大部分。固体结构按功能特征可分为继电器仪表室、断路器室、电缆室和母线室四部分,各部分以接地的金属隔板分隔,其外壳防护等级为IP3X;断路器室门打开,断路器手车处于断开/试验位置时防护等级为IP2X。

本开关设备具备电缆进出线、架空进出线、母线联络、隔离、电压互感器、避雷器等一次接线方案。该开关设备采用复合绝缘,主回路采用绝缘母线,相邻柜闸用母线套管隔开,能有效的防治事故蔓延,同时对母线起到辅助支撑作用,电缆室里装有电流互感器,接地开关等,宽裕的空间条件便于多根电缆的连接。
