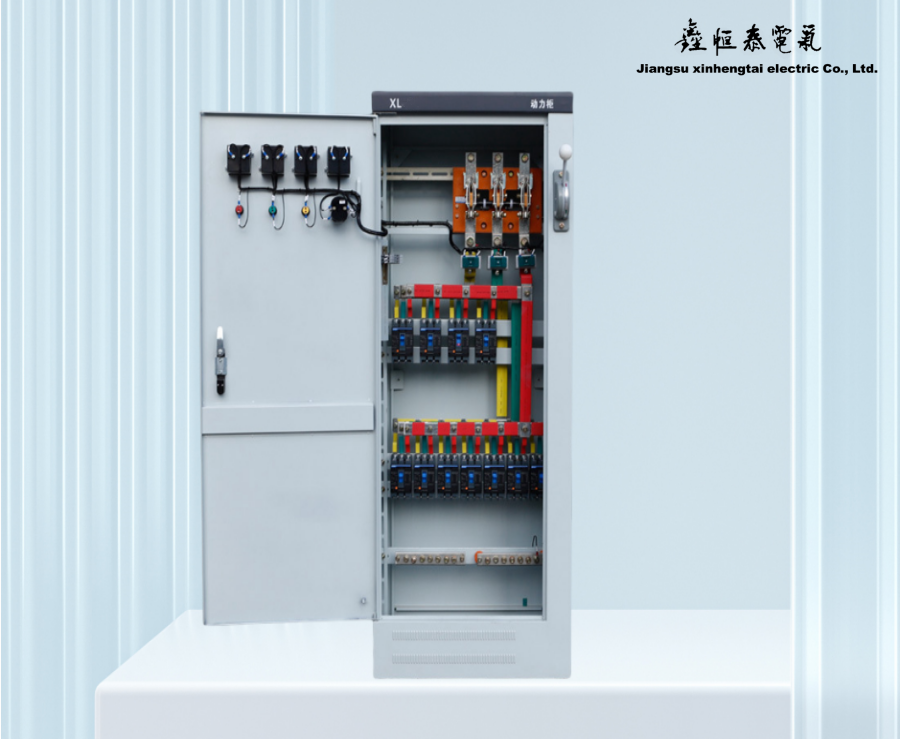

XL-21(G)X型低压封闭式动力柜

XL-21(G)X型低压封闭式动力柜

  • 所属分类:低压成套设备
  • 浏览次数:
24小时免费咨询热线:17712586315
  • 产品概述
  • 性能特点
  • 技术参数

XL-21(G)X型低压封闭式动力柜






1、概述

      XL-21(G)X型低压封闭式动力柜,适用于发电及共矿企业交流电压500V以下的三相三线、三相四线、三相五线制系统。作动力照明配电之用。XL-21(G)型低压动力柜,具有配电方案灵活、组合方便、实用性强、结构新颖等特点。

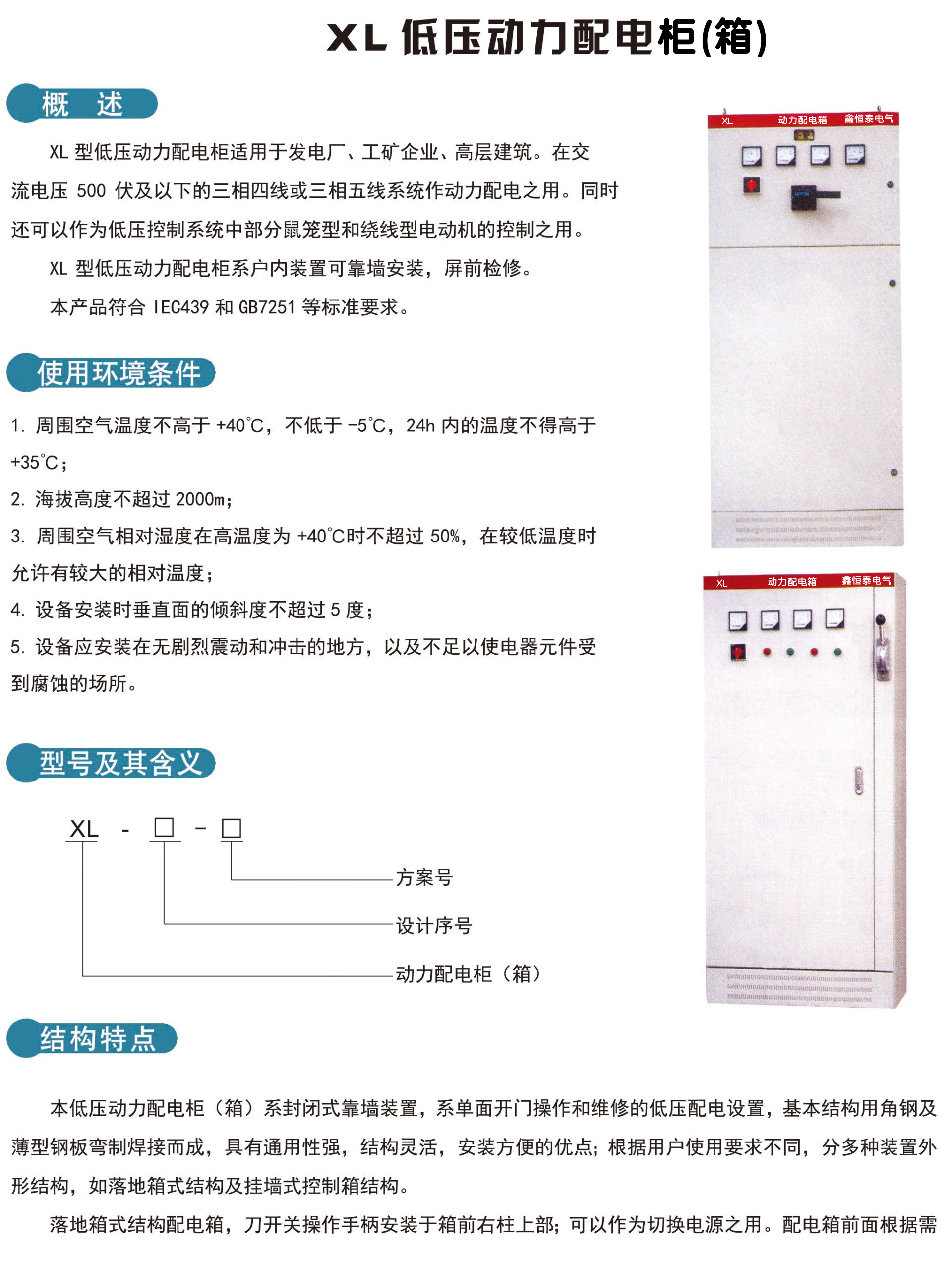

2、型号及其含义

 XL-21(G)X型低压封闭式动力柜

3.结构特点

3.1主要电气性能完全符合IEC60439-1:1992和GB7251.1-1997规定。

3.2辅助电路具有就地、远方、自动控制和就地、远方控制的功能,接触器可采用直流保护。

3.3受电主开关具有瞬间脱扣和热磁脱和保护可选,为与下一级主开关配合,取消瞬间保护,避免了越级跳闸,并具有自投、手动操作和自动切换功能。

3.4馈电电路主开关具有瞬间脱扣和热磁脱保护,当用户要求,可加装漏电保护。

3.5电动机控制电路具有和短路瞬时,过载、欠压释放及断相保护。

3.6受电电路装有电流表、电压表。

4.使用条件环境

4.1海拔高度不超过2000m。

4.2没有粉尘、腐蚀性气体和雨水侵袭的户内。

4.3周围空气温度:周围空气温度上限为+40℃,下限为-25℃。在24小时内测得的平均温度不超过+35℃,在储存、运输条件下为-25℃至55℃之间,短时不超过70℃。

4.4相对温度:空气相对温度在zui高温度+40℃不超过50%.

4.5没有震动及颠簸,且安装倾斜不超过5℃。

4.6用户有特殊要求时,可以与制造商解决。

5结构特点

5.XL-21(G)型低压封闭式动力柜,采用C型材或8MF型组装而成的。框架及专用配套零件由本公司生产配套供货,以保证柜体的精度和质量。柜体部件按规模原理设计,通用系数高,可实现预生产。

5.2柜门与构架采用可卸活动铰链相连,安装、拆卸方便。

5.3安装电器元件的仪表门其接地采用多股软铜线与框架相连。柜内的安装件与框架用滚花垫圈连接,整柜结构成完整的接地保护系统。

6.技术参数

序号

名称

单位

数椐

1

主电路额定电压

V

AC:380

2

辅助电路额定电压

V

Ac:220、380

3

额定 频率

HZ

50

4

额定绝缘电压

V

660

5

额定电流

A

≤1250
