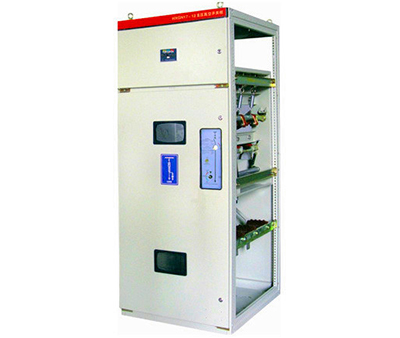

HXGN□-12箱型(固定)交流金属封闭环网开关设备

HXGN□-12箱型(固定)交流金属封闭环网开关设备

  • 所属分类:固体绝缘开关柜
  • 浏览次数:
24小时免费咨询热线:17712586315
  • 产品概述
  • 性能特点
  • 技术参数

HXGN□-12箱型(固定)交流金属封闭环网开关设备

 HXGN□-12箱型(固定)交流金属封闭环网开关设备

1 概述

1.1 简述

HXGN□-12(F.R)箱式固定交流金属封闭环网开关设备(简称“环网柜”),是为城市电网改造和建设需要而设计的新型开关设备。在供电系统中亦作为开断负荷电流和短路电流以及关合短路电流之用,适用于交流3-10KV50Hz的配电系统中。广泛地用于城市电网建设和改造工程、工矿企业、高层建筑和公关设施等,作为环网供电单元和终端设备,起着电能的分配、控制和电气设备的保护作用,也可装在预装变电站中。本环网柜配用真空负荷开关,弹簧操动机构,该机构既可手动操作,也可电动操作,接地开关和隔离开关配用手力操作机构,本环网柜成套性强、体积小、无燃烧和爆炸危险,具有可靠的“五防”功能。

1.2 标准

本环网柜符合GB3906IEC60420等标准的有关规定。

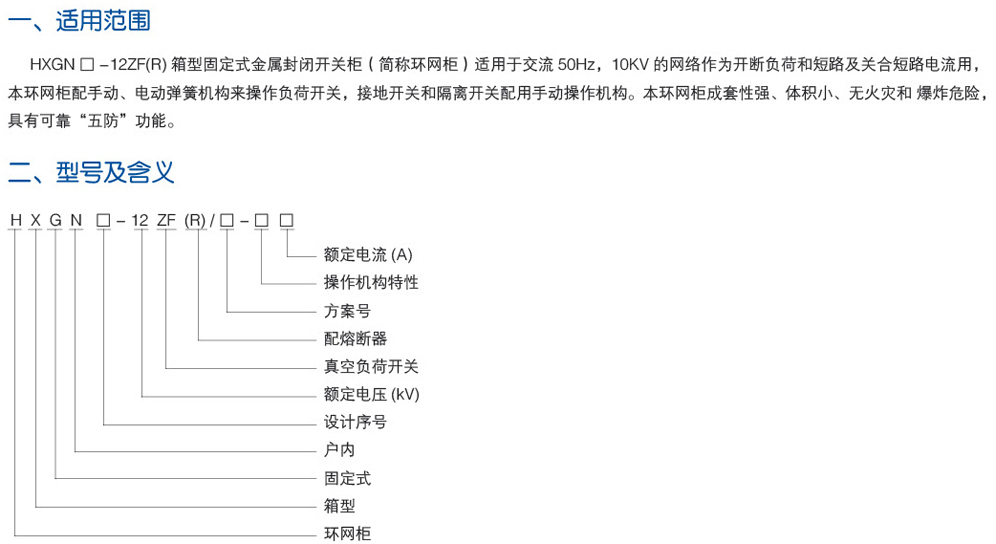

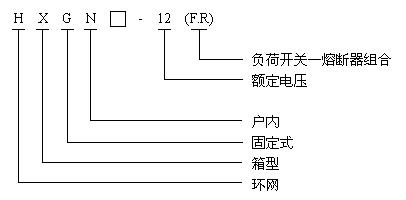

型号及其含义

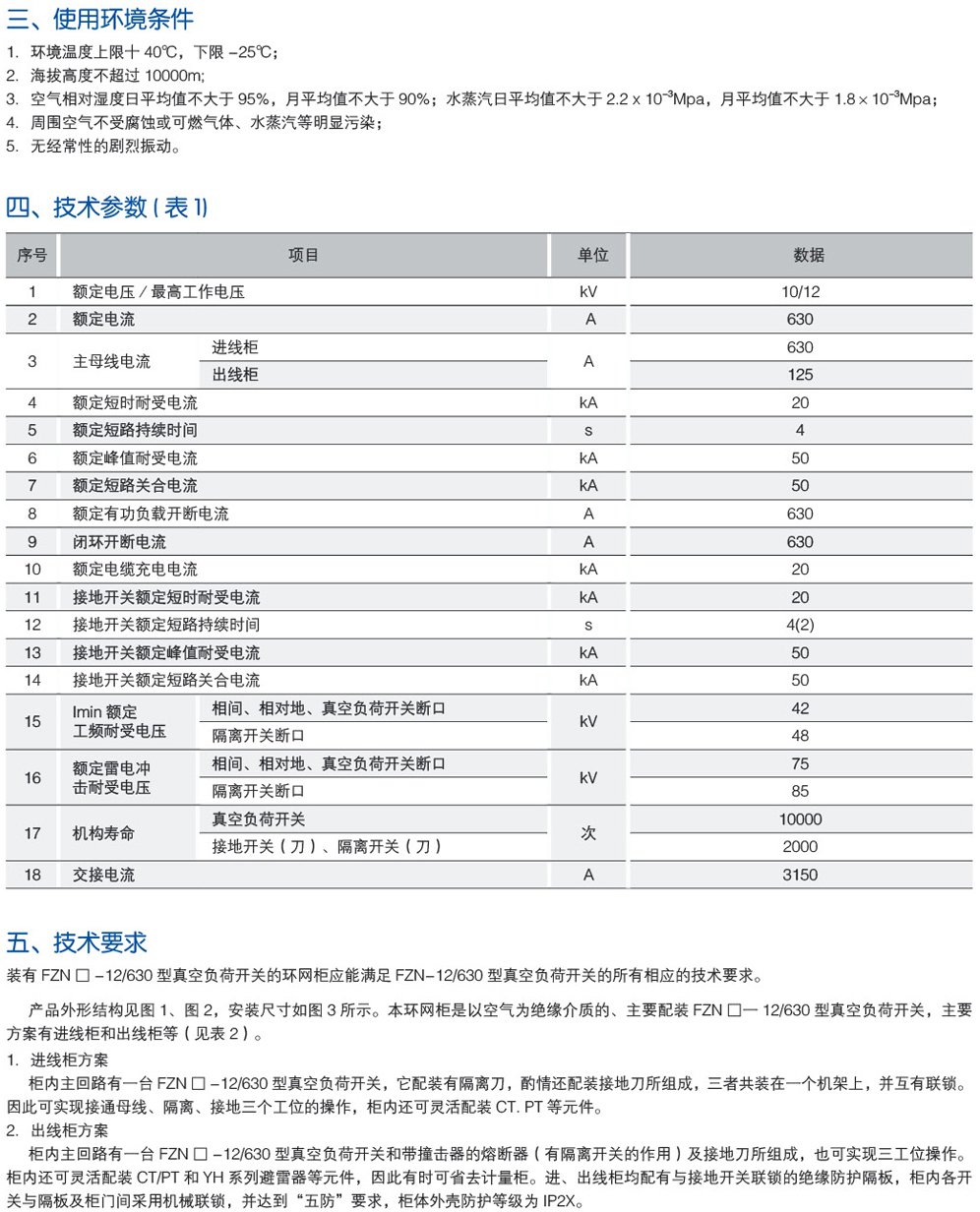

3 主要参数

HXGN□-12F)环网柜主要技术参数

序号

名称

单位

参数

1

额定电压

KV

12

2

额定频率

Hz

50

3

额定电流

A

400 630

4

额定短时耐受电流

KA/s

12.5/4 20/2

5

接地回路额定短时耐受电流

KA/s

12.5/4  20/2

6

额定峰值耐受电流

KA

31.5     50

7

接地回路额定峰值耐受电流

KA

31.5     50

8

额定有功负载开断电流

A

400     630

9

额定闭环开断电流

A

400     630

10

5%额定有功负载开断电流

A

20     31.5

11

额定电缆充电开断电流

A

10

12

额定空载变压器开断电流

A

1250kVA变压器空载电流

13

主回路、接地回路额定短路

关合电流(峰值)

KA

31.5     50

14

满容量开断次数

20

15

机械寿命

2000

16

1min工频耐受电压  对地、

相间/隔离断口间(有效值)

KV

42/48

17

雷电冲击耐受电压  对地、

相间/隔离断口间(峰值)

KV

75/85

18

二次回路1min工频耐压

KV

2

19

防护等级


IP2X

HXGN□-12F.R)环网柜主要技术参数

序号

名称

单位

参数

1

额定电压

KV

12

2

额定频率

Hz

50

3

额定电流

A

100

4

额定转移电流

A

1400

5

额定短路开断电流

KA

31.5

6

机械寿命

2000

7

1min工频耐受电压  对地、

相间/隔离断口间(有效值)

KV

42/48

8

雷电冲击耐受电压  对地、

相间/隔离断口间(峰值)

KV

75/85

9

二次回路1min工频耐压

KV

2

10

撞击器容量

J

<SP, AN>25

11

防护等级


IP2X
