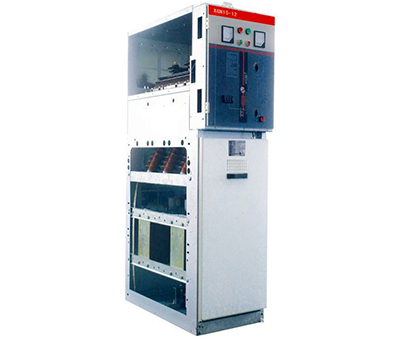

XGN15-12(F)、XGN15-12(F.R)箱式固定交流金属封闭开关设备

XGN15-12(F)、XGN15-12(F.R)箱式固定交流金属封闭开关设备

  • 所属分类:固体绝缘开关柜
  • 浏览次数:
24小时免费咨询热线:17712586315
  • 产品概述
  • 性能特点
  • 技术参数

XGN15-12(F)、XGN15-12(F.R)箱式固定交流金属封闭开关设备

概述

1.1 简述

XGN15-12(F)XGN15-12F.R)箱式固定交流金属封闭开关设备(以下简称开关设备)适用于额定频率为50Hz,额定电压为12KV,额定电流为630A及以下环网供电系统中,也适合装入预装式变电站作为电力系统的控制和保护。本产品内装FLN36-12D六氟化硫负荷开关或FLRN36-12D六氟化硫负荷开关熔断器组合电器,具有外形美观、结构简介、体积小、重量轻、连锁可靠等特点,是城市电网改造和建设需要的新一代中压开关设备。

1.2 标准

本产品符合IEC298GB3906GB/T11022等标准的规定。

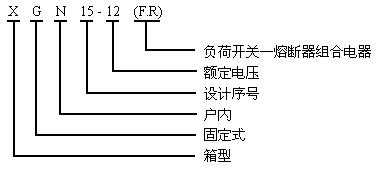

型号及其含义

XGN15-12(F)、XGN15-12(F.R)箱式固定交流金属封闭开关设备

主要技术参数

序号

名称

单位

数据


XGN15-12(F)

XGN15-12(F.R)

1

额定电压

KV

12

2

主母线额定电流

A

630

3

熔断器zui大额定电流

A


125

4

额定绝缘水平




1min工频耐受电压相间、对地/断口

42/48


雷电冲击耐受电压相间、对地/断口

75/85


辅助和控制回路1min工频耐压

2000

5

额定频率

50

6

额定短路关合电流(峰值)

50

125

7

额定峰值耐受电流

50


8

额定转移开断电流


1700

9

主回路额定短时耐受电流/时间

20/3

10

接地回路额定短时耐受电流/时间

20/2

11

控制回路额定电压

DC:220,AC:220

12

机械寿命

2000

13

防护等级

IP2X
