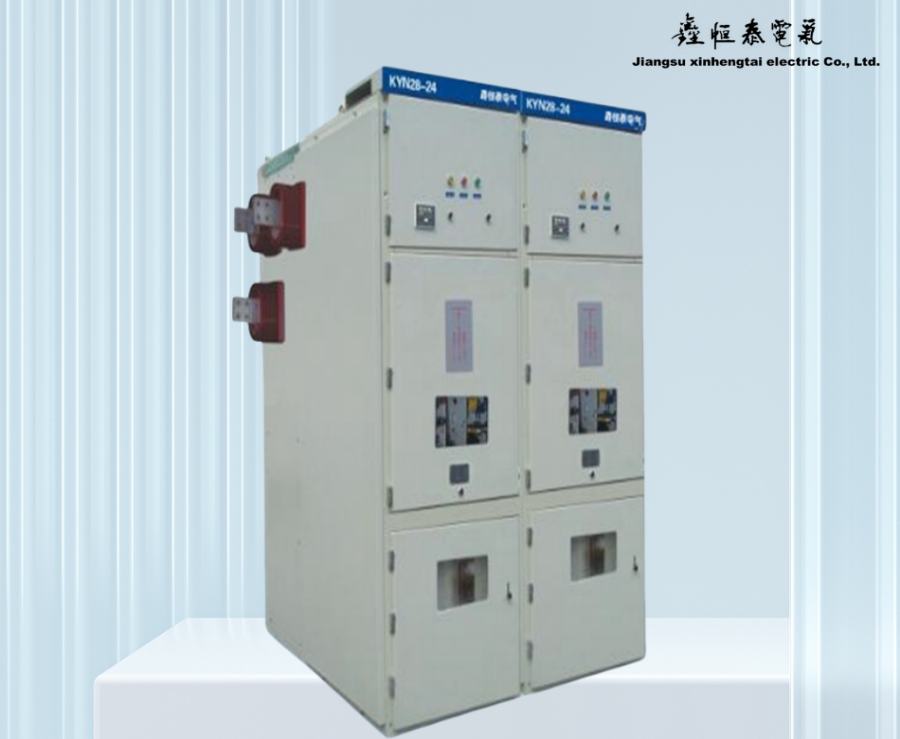

KYN28A-24型户内金属铠装中置式开关设备

KYN28A-24型户内金属铠装中置式开关设备

  • 所属分类:高压成套开关柜
  • 浏览次数:
24小时免费咨询热线:17712586315
  • 产品概述
  • 性能特点
  • 技术参数

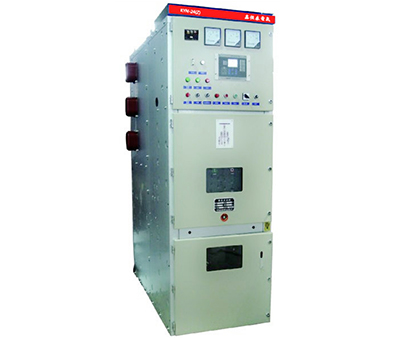

KYN28A-24型户内金属铠装中置式开关设备

KYN28A-24型户内金属铠装中置式开关设备

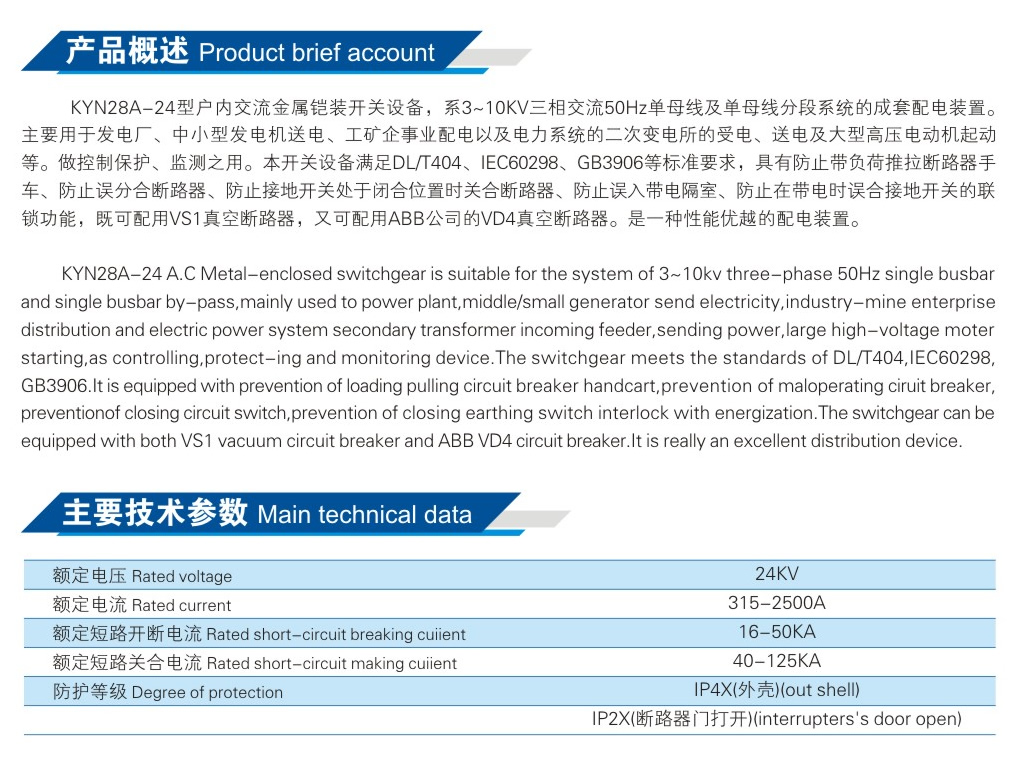

1 概述

1.1 简述

    KYN-24Z)系列铠装移开式交流金属开关设备(以下简称“开关设备”),系20KV三相交流5060Hz单母线及单母线分段系统的成套配电装置。

主要用于发电厂、中小型发电机送电、工矿企事业配电以及电业系统的二次变电所的受电、送电及大型高压发动机起动等,实行控制保护、监测之用。

本开关设备具有防止带负荷推拉断路器手车、防止误分合断路器、防止接地开关处在闭合位置时关合断路器、防止误入带电隔室、防止在带电时误合接地开关的五防连锁工能,可配用我公司开发研制的VX1-24型真空断路器,实为一种性能优越的配电装置。

1.2 标准

   该产品采用GB 3906GB/T 11022IEC 60298等标准要求。

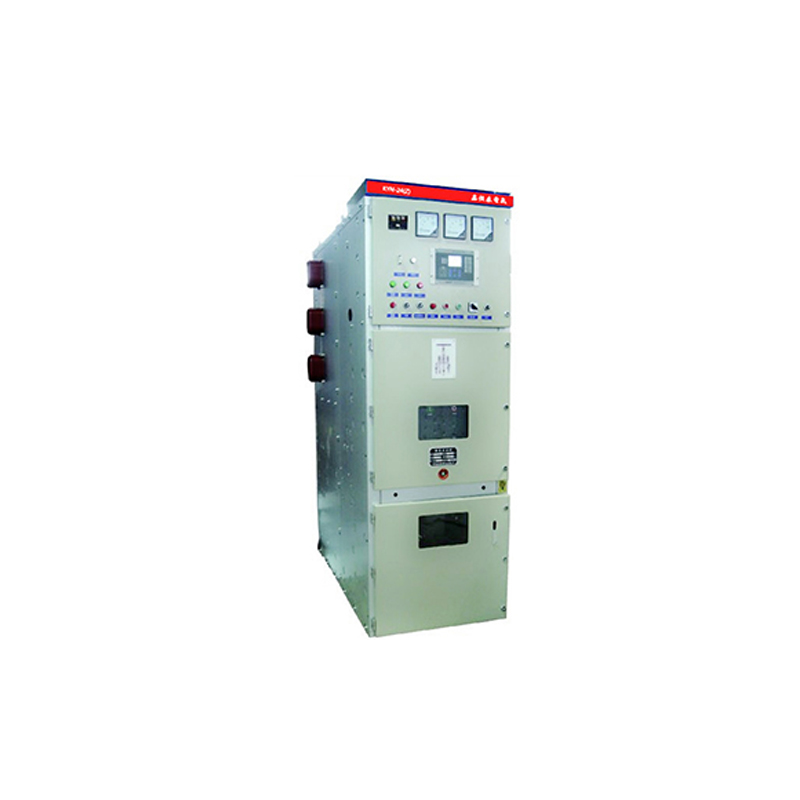

KYN28A-24型户内金属铠装中置式开关设备

序号

名称

单位

数据


配用断路器

1

额定电压

KV

24

2

1min工频耐受电压

KV

(50)65

3

额定冲击耐受电压(峰值)

KV

125

4

额定频率

Hz

50(60)

5

额定电流

A

630、1250、1600、2000、2500、3150

6

分支母线额定电流

A

630、1250、1600、2000、2500

7

额定短时耐受电流

KA

16、20、25、31.5

8

额定峰值耐受电流

KA

40、50、63、80

9

额定短路持续时间

s

4

10

防护等级


外壳为IP4X,隔室门、断路器室门打开时为IP2

11

质量

kg

800    1000(额定电流1600以上)
